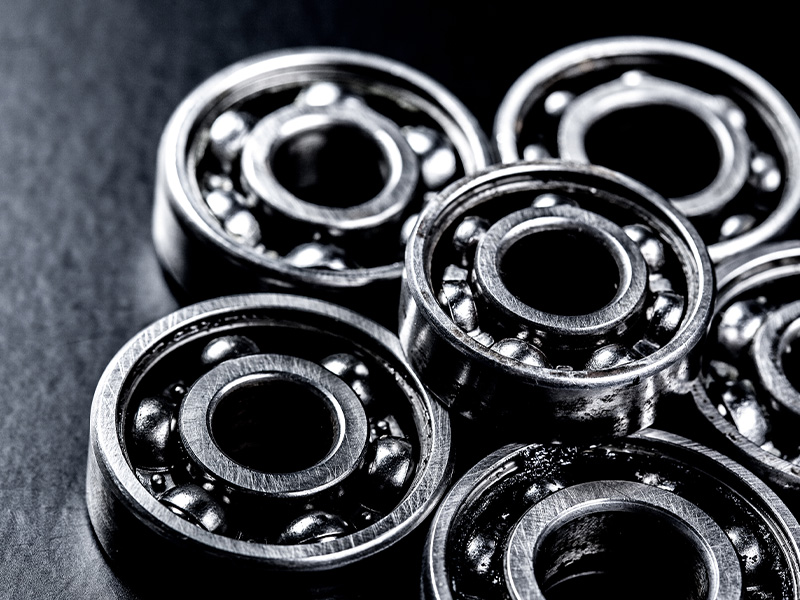

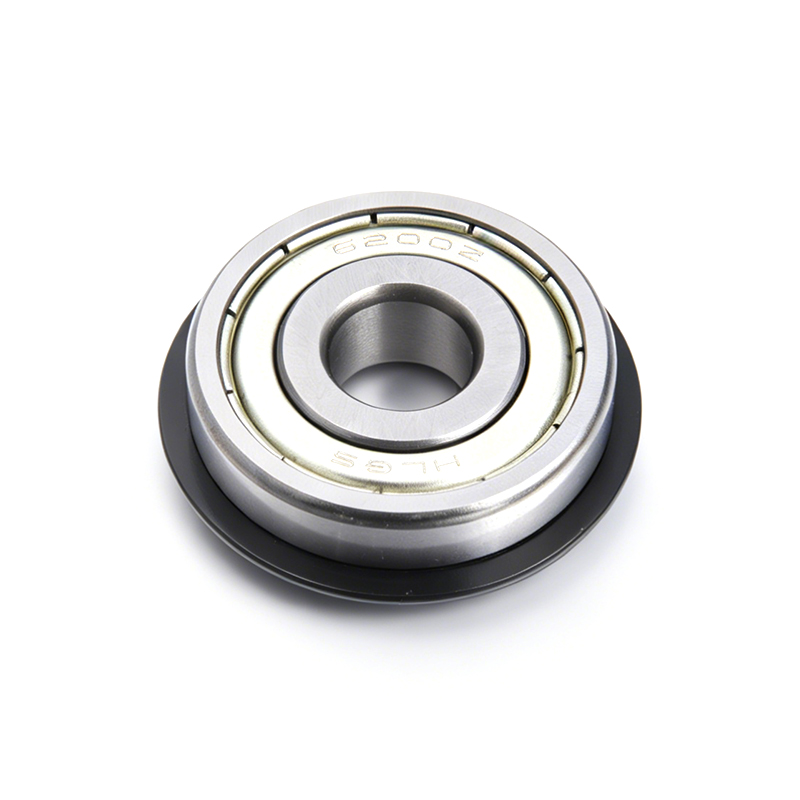

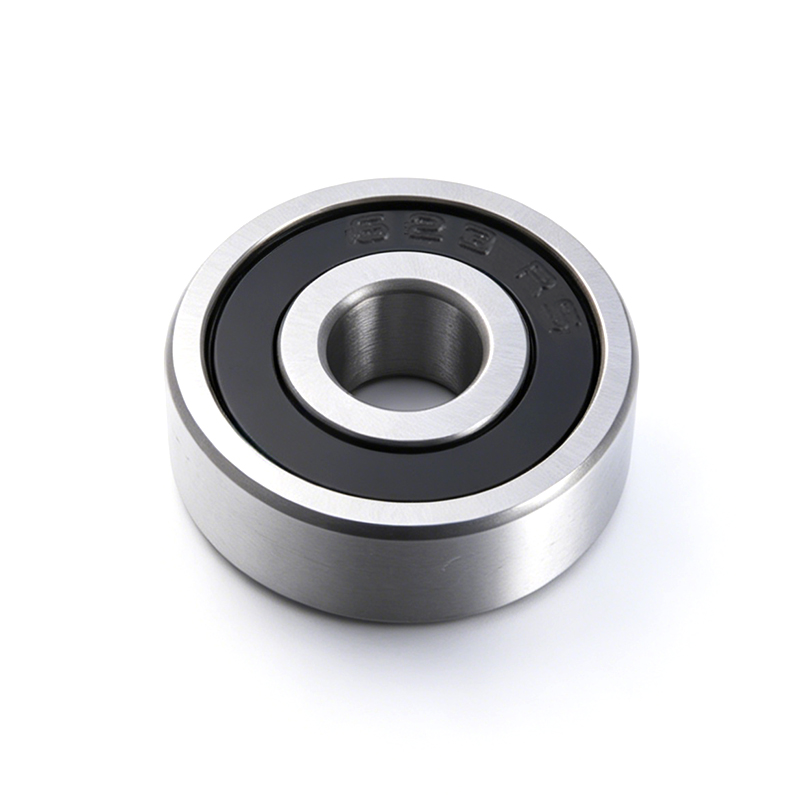

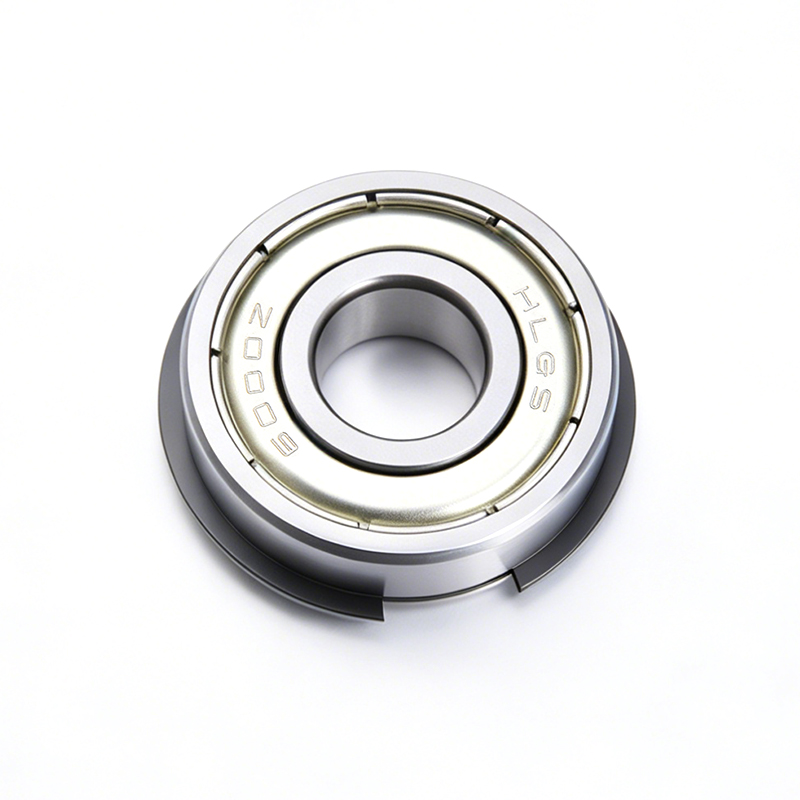

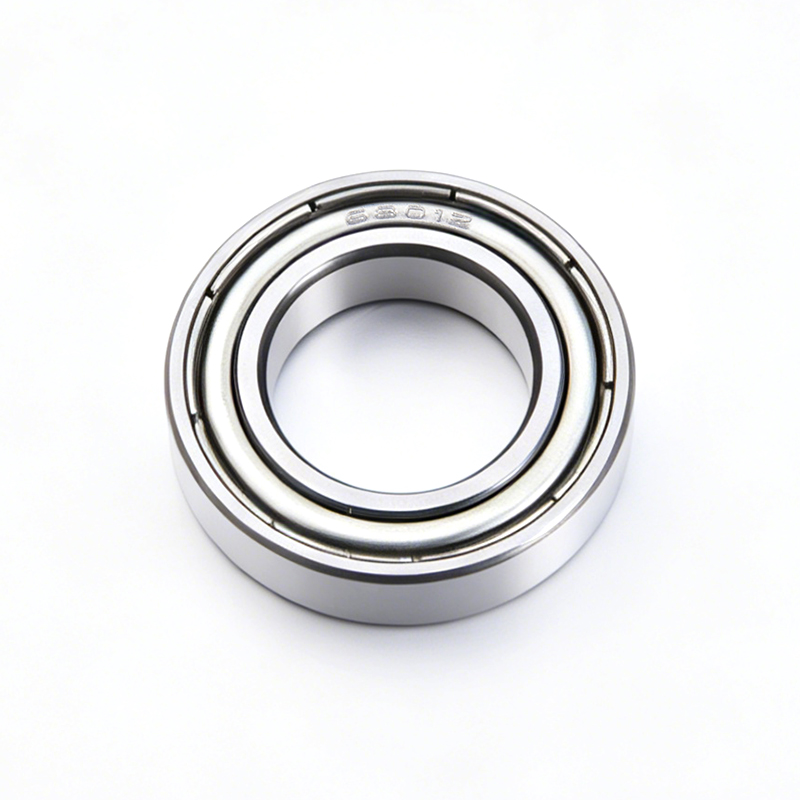

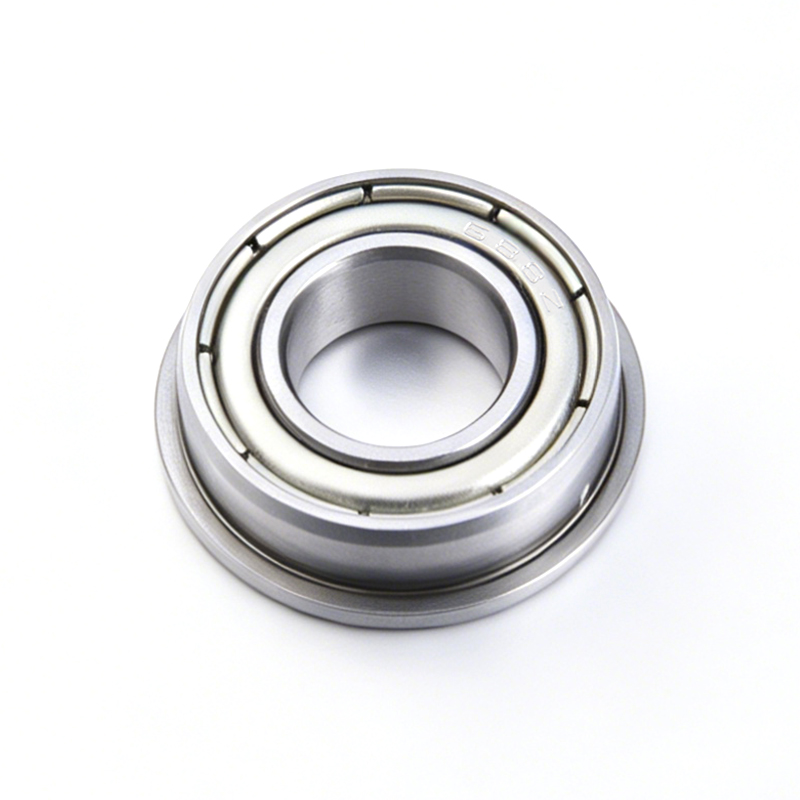

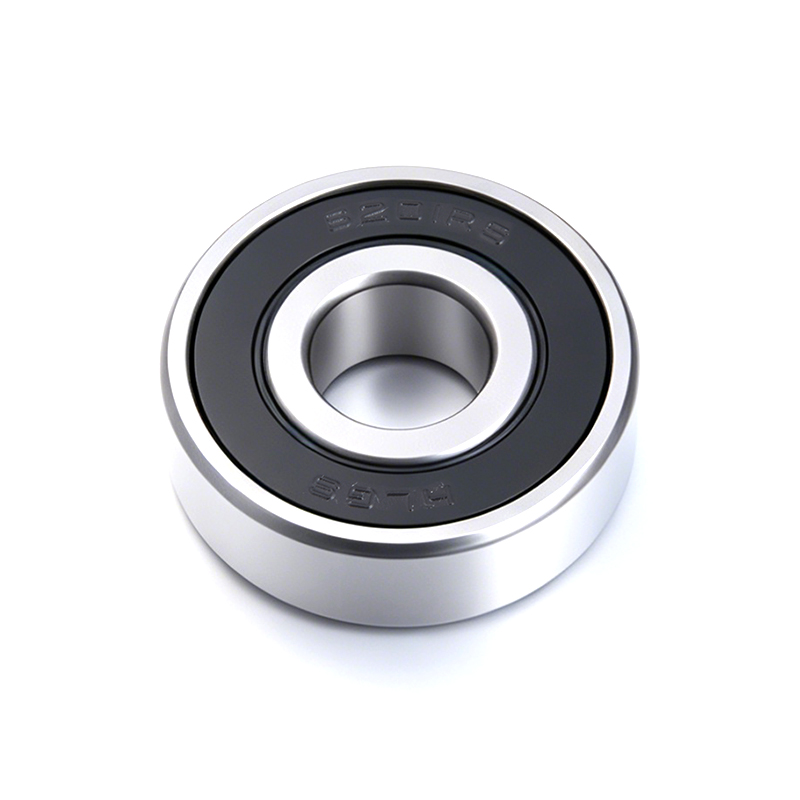

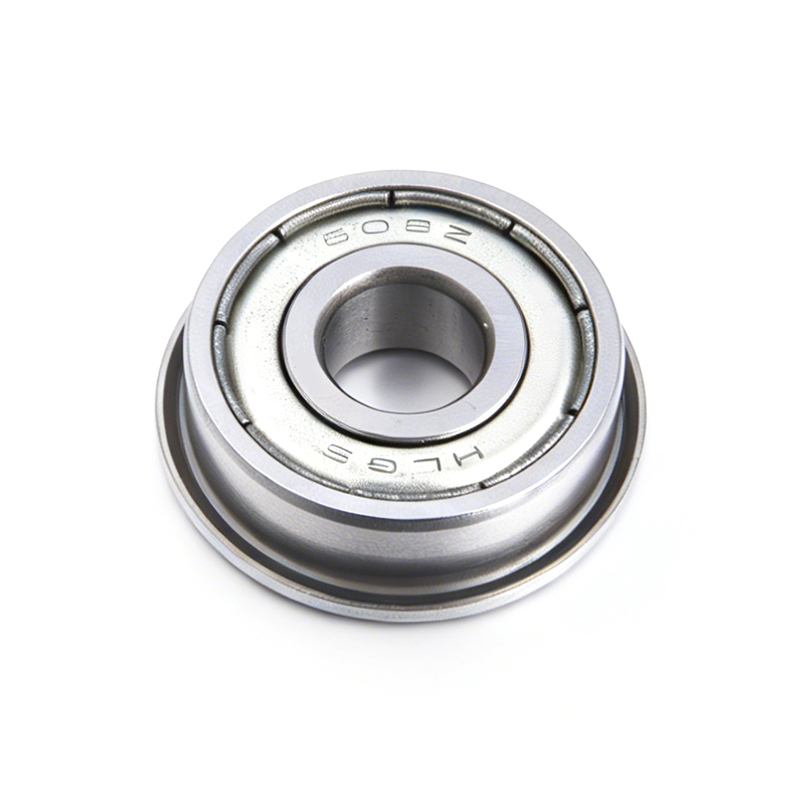

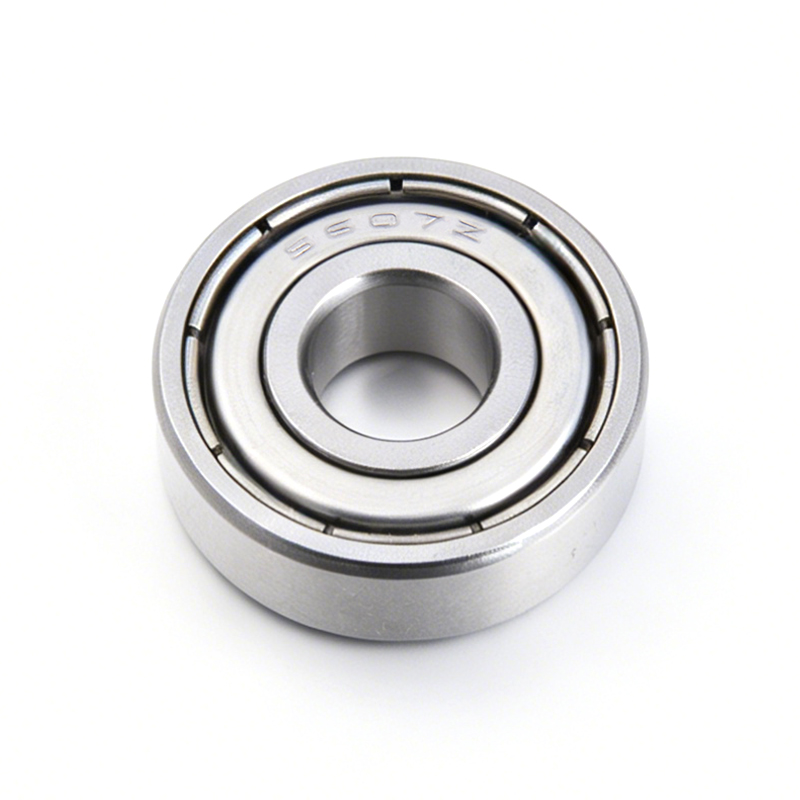

Definisi Asas dan Klasifikasi Sistem Penghantaran Miniatur Dalam reka bentuk mekanikal ketepatan moden, pengecilan telah menjadi pemacu teras kemajuan teknologi. Daripada motor dron ringan kepada peranti perubatan pegang tangan ketepatan, sistem penghantaran kecil memainkan peranan yang serupa dengan "penghujung saraf" dalam fungsi kritikal. Untuk memahami bidang ini, pertama sekali adalah perlu untuk menentukan sempadan antara galas kecil dan galas mikro . Biasanya, kami mengelaskan galas dengan diameter luar kurang daripada 9mm dan diameter dalam 1mm hingga 3mm sebagai galas kecil, manakala produk dengan diameter luar yang lebih kecil atau yang digunakan dalam ruang yang sangat padat dipanggil "galas mikro." Walaupun komponen ini kecil, ia mesti menahan beban dinamik yang kompleks sambil memastikan ketepatan putaran yang sangat tinggi. Evolusi daripada galas mini mencerminkan usaha manusia untuk kecekapan ruang dan pengoptimuman tenaga. Dalam mekanisme jam tangan ketepatan awal, galas kecil mencapai anjakan kualitatif dalam mengurangkan kehilangan geseran dengan meminimumkan kawasan sentuhan fizikal. Hari ini, dalam kipas penyejukan berkelajuan tinggi atau giroskop kecil, mereka memastikan kawalan peralatan yang tepat melalui kestabilan operasi yang tinggi. Bagi jurutera, memahami piawaian industri untuk galas kecil adalah penting. Pada masa ini, penggredan saiz antarabangsa arus perdana adalah berdasarkan piawaian ISO dan ABEC, yang menentukan bukan sahaja nilai diameter dalam, diameter luar dan lebar tetapi juga mentakrifkan toleransi putaran. Penyeragaman bukan sahaja mengurangkan kesukaran reka bentuk dan penggantian tetapi juga memungkinkan kerjasama ketepatan global. Untuk memaparkan perbezaan klasifikasi komponen mini ini secara intuitif, jadual berikut menggariskan ciri parameter teknikal utamanya: Jenis Galas Ciri Saiz Biasa (Diameter Luar) Bidang Aplikasi Teras Ciri-ciri Beban Galas Miniatur Stdanard 5mm - 9mm Motor isi rumah, peralatan kecergasan Terutamanya beban jejarian Galas ultra-kecil 2mm - 4mm Peralatan elektronik, instrumen ketepatan Beban ringan, kelajuan tinggi Galas gred ketepatan 3mm - 9mm Peranti perubatan, model penerbangan Ketepatan putaran tinggi, bunyi rendah Semasa fasa reka bentuk awal, menyimpang daripada saiz standard ini bukan sahaja meningkatkan kitaran dan kos pembangunan tersuai tetapi juga boleh menyebabkan kegagalan galas pramatang akibat reka bentuk saluran pelinciran yang tidak munasabah. Oleh itu, membiasakan diri dengan klasifikasi ini bukan sekadar keperluan teknikal, tetapi langkah pertama dalam memastikan operasi jangka panjang sistem kecil. Analisis Mendalam: Galas Bebola dan Kepelbagaian Geometri Di tengah-tengah sistem penghantaran kecil, galas bebola kecil menduduki kedudukan pasaran mutlak kerana struktur rolling mereka yang unik. Logik teras galas bebola terletak pada mencapai geseran bergolek melalui sentuhan titik, sekali gus mengurangkan kehilangan tenaga mekanikal. Dalam struktur alur dalam, raceway dimesin menjadi lengkok yang lebih besar sedikit daripada jejari bola bergolek. Reka bentuk ini membolehkan galas menahan beban jejarian sementara juga mengendalikan beban paksi dua hala pada tahap tertentu. Inilah sebabnya mengapa ia digunakan secara meluas merentasi pelbagai bahagian berputar kecil—ia cukup "serbaguna." Walau bagaimanapun, berdasarkan perbezaan dalam senario aplikasi, kami telah memperoleh perbezaan antara galas bebola mikro dan galas bebola mini . Yang pertama lebih menumpukan pada pengurangan berat dalam ruang yang melampau dan sering digunakan untuk menyokong pengekod atau penderia ketepatan, di mana keperluan untuk memulakan tork geseran adalah sangat tinggi. Yang terakhir digunakan lebih banyak untuk mengendalikan getaran mekanikal dan sering ditemui dalam model kawalan jauh atau peranti pemacu kecil, di mana kekuatan struktur dan tahap pengedap diutamakan. Dalam kerjasama kejuruteraan rentas sempadan, kebolehoperasian global bagi galas miniatur metrik adalah sangat tinggi. Berbanding dengan siri bukan metrik, reka bentuk metrik selalunya mempunyai kebolehsuaian toleransi yang unggul apabila memadankan diameter aci. Jadual berikut membandingkan ciri-ciri operasi galas miniatur metrik merentas gred ketepatan yang berbeza: Gred Kepersisan (ABEC/ISO) Had Larian Radial Biasa Senario Aplikasi Disyorkan Ciri-ciri Geseran Pelinciran P0 (Gred Am) Agak tinggi Kegunaan industri am, model DIY Pekali geseran yang stabil P5 (Gred Ketepatan) Tegas Kipas berkelajuan tinggi, motor berkelajuan tinggi Haba geseran minimum P4 (Gred Ultra-ketepatan) muktamad Peralatan pengimbasan perubatan, meja putar makmal Geseran yang sangat rendah, kesan pengembangan haba yang minimum Sistem klasifikasi berdasarkan piawaian metrik ini membolehkan pereka bentuk mencapai peningkatan prestasi berulang dalam ruang kecil hanya dengan menukar gred ketepatan dan bukannya struktur. Sama ada mengejar kelajuan putaran muktamad untuk motor atau memerlukan tahap hingar yang ketat untuk peralatan ketepatan isi rumah, galas miniatur metrik menyediakan "bahasa" kejuruteraan yang paling luas. Galas Reka Bentuk Khas: Menangani Keperluan Pergerakan Kompleks Apabila sokongan jejari tunggal tidak dapat memenuhi persekitaran dinamik yang kompleks, jurutera mesti beralih kepada struktur galas yang direka untuk sifat mekanikal tertentu. "Reka bentuk khas" galas kecil bukan sekadar perubahan dalam bentuk geometri, tetapi bertujuan untuk mengagihkan beban, mengehadkan anjakan, atau memudahkan proses pemasangan dalam ruang kecil. Miniatur galas bebola alur dalam kekal sebagai asas kepada bidang ini. Jejari kelengkungan laluan perlumbaan mereka adalah lebih besar sedikit daripada jejari bola keluli, membolehkan galas berada dalam keadaan sentuhan yang ideal apabila tertakluk kepada daya jejari tulen. Reka bentuk ini sangat sesuai untuk putaran berkelajuan tinggi, dan kerana tork geserannya kecil, ia sering digunakan dalam mikromotor ketepatan yang sensitif kepada kecekapan tenaga. Apabila menghadapi situasi yang memerlukan kedudukan yang tepat dan kehadiran beban paksi, galas sentuhan sudut kecil menunjukkan kelebihan mereka. Tidak seperti galas bebola alur dalam, laluan lumba gelang dalam dan luarnya mempunyai anjakan relatif, direka khusus untuk menahan beban paksi satu arah atau beban gabungan. Galas ini biasanya digunakan secara berpasangan, menggunakan pramuat untuk menghapuskan kelegaan paksi dan meningkatkan ketegaran keseluruhan sistem berputar. Untuk daya yang berserenjang dengan paksi, galas tujahan kecil menyediakan sokongan paksi khusus. Ia berfungsi seperti "gasket galas beban" kecil, dengan berkesan mengendalikan tekanan dari hujung aci. Selain itu, galas bebibir miniatur sangat berharga dalam pemasangan. Tepi cincin luar mereka mempunyai bebibir yang menonjol, membolehkan galas diletakkan terus pada permukaan lubang. Ini menghapuskan keperluan untuk memesin takuk kompleks dalam perumahan, sangat memudahkan reka bentuk struktur peralatan kecil dan memastikan kestabilan paksi. Untuk membantu dalam keputusan kejuruteraan, jadual berikut membandingkan keupayaan pengendalian beban reka bentuk khas ini: Jenis Struktur Galas Kapasiti Beban Jejari Kapasiti Beban Paksi Kemudahan Pemasangan Kelebihan Kejuruteraan Teras Galas Bebola Deep Groove Cemerlang Adil tinggi Serbaguna, menyesuaikan diri dengan kelajuan tinggi Galas Sentuhan Sudut Sederhana tinggi Sederhana tinggi rigidity, resists axial movement Miniatur Thrust Bearings Sangat Rendah muktamad rendah Didedikasikan kepada tekanan paksi berterusan Galas bebibir Cemerlang Adil Sangat Tinggi Memudahkan kedudukan perumahan, menentang peralihan sisi Apabila memilih galas khas ini, trajektori gerakan keseluruhan sistem mesti dipertimbangkan. Sebagai contoh, jika peralatan kerap mengalami getaran paksi semasa operasi, memilih galas sentuhan sudut atau bebibir galas bebola alur dalam selalunya meningkatkan jangka hayat dan kebolehpercayaan keseluruhan dengan ketara lebih daripada sekadar mengejar standard ketepatan yang lebih tinggi. Menggabungkan struktur ini secara munasabah adalah kunci untuk mencapai putaran yang cekap dalam sistem kecil. Aplikasi Teknologi Roller dalam Bidang Miniatur Walaupun galas bebola mendominasi dalam aplikasi kecil, galas roller kecil selalunya menjadi pilihan utama jurutera apabila berhadapan dengan beban yang lebih tinggi atau keperluan yang melampau untuk ketegaran ruang. Tidak seperti titik sentuhan galas bebola, galas roller mengagihkan beban ke kawasan yang lebih luas melalui hubungan talian. Kelebihan geometri ini membolehkan mereka membawa beban yang lebih besar dalam saiz yang lebih kecil. Miniatur roller bearings biasanya datang dalam bentuk seperti penggelek silinder, penggelek jarum, dan penggelek tirus. Dalam ruang yang sangat terhad, seperti dalam aci keluaran kotak gear kecil atau penggerak kecil, galas roller jarum menjadi pilihan utama untuk menjimatkan ruang dalam persekitaran beban tinggi kerana ketinggian keratan rentasnya yang sangat nipis. Walau bagaimanapun, reka bentuk galas roller kecil juga menghadapi kekangan kejuruteraan yang tidak dapat dielakkan. Disebabkan oleh ciri sentuhan talian, kepekatan tegasan mudah berlaku pada hujung penggelek. Tambahan pula, semasa putaran berkelajuan tinggi, halaju gelongsor relatif antara penggelek dan laluan perlumbaan adalah jauh lebih tinggi daripada galas bebola, membawa kepada peningkatan haba geseran, yang mengenakan keperluan yang hampir menuntut ke atas integriti filem minyak pelincir. Untuk memastikan operasi penggelek kecil yang stabil pada kelajuan tinggi, pengoptimuman struktur sangkar adalah teras reka bentuk. Sangkar bukan sahaja menjamin kedudukan penggelek tetapi juga membimbing pelincir dalam celah kecil, mengurangkan haus "skewing" yang disebabkan oleh kecondongan elemen rolling. Berikut ialah perbandingan prestasi antara galas penggelek dan galas bebola dalam persekitaran aplikasi kecil: Dimensi Prestasi Miniatur Roller Bearings Miniatur Ball Bearings Kapasiti Beban Jejari tinggi (Line contact) Sederhana (Point contact) Mengehadkan Kelajuan rendaher (Higher frictional heat) Sangat Tinggi (Rendahkan haba geseran) Penggunaan Ruang (Keratan Rentas) Sangat Rendah (Jenis jarum) Sederhana Kapasiti Beban Paksi Hampir sifar (kecuali struktur khas) Sederhana Sensitiviti kepada salah jajaran tinggi rendaher Amalan Terbaik Kejuruteraan: Apabila memilih teknologi penggelek, keadaan operasi peralatan mesti dinilai dengan teliti. Jika sistem perlu menghadapi kesan jejari frekuensi tinggi, sengit dan kelajuan berada dalam julat yang boleh dikawal, ketahanan galas roller kecil jauh melebihi galas bebola. Sebaliknya, untuk motor ketepatan yang mengejar tork permulaan yang rendah dan kestabilan yang tinggi, elakkan struktur penggelek dan gunakan galas bebola alur dalam. Untuk galas roller kecil, pilihan filem minyak menentukan had atas jangka hayatnya; adalah disyorkan untuk memperkenalkan pelinciran paksa atau penyelesaian pengisian gris yang sangat disasarkan semasa peringkat reka bentuk untuk mengendalikan tekanan tempatan tinggi yang dibawa oleh hubungan talian. Pembuatan Ketepatan dan Pemilihan Bahan Berprestasi Tinggi Dalam bidang penghantaran kecil, siling prestasi galas sering ditentukan oleh gabungan sains bahan dan proses pembuatan. Apabila aplikasi berkembang ke persekitaran yang melampau (seperti vakum, suhu ultra rendah dan keadaan menghakis), galas seramik kecil semakin memasuki arus perdana. Silikon nitrida (Si3N4) sebagai bahan teras mempunyai ketumpatan hanya 40% daripada keluli, bermakna ia mengurangkan daya emparan dengan ketara semasa operasi berkelajuan tinggi, dengan itu meningkatkan had kelajuan galas secara mendadak. Tambahan pula, penebat elektrik yang wujud bagi bahan seramik secara berkesan mengelakkan masalah hakisan elektrik dalam motor kecil. Walau bagaimanapun, kunci untuk menentukan kualiti produk akhir terletak pada kawalan toleransi pembuatan galas kecil ketepatan . Dalam dunia mikrometer, kebulatan gelang dalam dan luar, kekasaran permukaan laluan perlumbaan, dan ketekalan dimensi elemen gelek secara langsung menentukan tahap hingar dan jangka hayat peralatan. Proses pemesinan untuk galas miniatur mikro adalah amat kompleks. Ia melibatkan bukan sahaja pemesinan mikro, memusing dan mengisar tetapi juga satu siri proses kawalan khas seperti pembersihan ultrasonik dan pemasangan bilik bersih. Sebarang habuk mikroskopik atau serpihan logam di dalam galas boleh menjadi "pencetus" untuk kegagalan. Oleh itu, sistem kawalan kualiti untuk galas ketepatan kecil biasanya termasuk pemeriksaan laser automatik sepenuhnya dan pengukuran pecutan getaran untuk menghapuskan walaupun kelemahan pemprosesan yang sedikit. Untuk lebih memahami sumbangan bahan dan gred pembuatan yang berbeza kepada prestasi, jadual berikut membandingkan sifat bahan dan pengaruh ketepatan pada prestasi galas: Parameter Utama Keluli Chrome (Standard) Seramik Penuh (Silikon Nitrida) Seramik Hibrid (Bebola Seramik Gelang Keluli) Ketumpatan tinggi rendah (Lightweight) Sederhana Pengembangan Terma tinggi rendah (Resists deformation) Sederhana Penebat Elektrik tiada Cemerlang bagus Kebergantungan Pelinciran tinggi rendah (Can run dry) Sederhana Persekitaran Biasa Industri Am Aeroangkasa/Persekitaran Melampau tinggi-speed Motors/High-performance Rotors Dalam pemilihan praktikal, seseorang tidak boleh hanya menganggap bahawa bahan seramik adalah "kunci induk." Walaupun galas seramik mempunyai kelebihan mutlak dalam kelajuan dan rintangan kimia, galas keluli ketepatan menunjukkan prestasi yang lebih baik dalam keliatan dan rintangan hentaman. Jika persekitaran aplikasi anda melibatkan kesan mula-henti yang kerap, walaupun dalam senario berprestasi tinggi, struktur seramik hibrid selalunya merupakan keseimbangan terbaik antara kos dan jangka hayat. Selain itu, gred ketepatan pembuatan (mis., ABEC 5 lwn. ABEC 7) mempunyai perbezaan prestasi yang ketara dalam aplikasi kecil. Galas gred ABEC 5 sesuai untuk sebahagian besar senario kawalan kelajuan ketepatan, manakala galas gred ABEC 7 atau lebih tinggi bermaksud amplitud getaran yang lebih kecil dan ketekalan putaran yang lebih tinggi, yang penting dalam instrumen optik ketepatan atau peralatan penderiaan getaran frekuensi tinggi. Memilih gred galas yang betul pada asasnya adalah "menyesuaikan" sempadan prestasi untuk persekitaran operasi peralatan. Amalan Terbaik untuk Pemasangan, Pelinciran dan Penyelesaian Masalah Walaupun dengan galas ketepatan peringkat teratas, prestasi akan terjejas teruk jika kaedah pemasangan dan penyelenggaraan tidak betul. Dalam bidang penghantaran kecil, "ketepatan" bukan sahaja dicerminkan dalam pembuatan tetapi juga dalam menghormati persekitaran pemasangan. Kebersihan adalah Talian Hayat: Kelegaan galas kecil selalunya hanya beberapa mikrometer. Jika habuk atau zarah logam yang tidak dapat dilihat dengan mata kasar wujud di tapak pemasangan, ia akan terus terbenam ke dalam raceway, yang membawa kepada haus pramatang. Operasi mesti dijalankan dalam persekitaran yang kering, bersih, terkawal (seperti meja kerja yang bersih). Jangan keluarkan pembungkusan yang dimeterai galas lebih awal untuk mengelakkan bahan cemar daripada masuk. Kaedah Pemasangan Utama: Menghentak terus muka hujung gelang dalam atau luar galas adalah dilarang sama sekali, kerana ini akan menyebabkan lekuk di raceway daripada elemen bergolek. Lengan khusus hendaklah digunakan untuk memastikan daya seragam pada muka gelang dipasang gangguan. Jika keadaan membenarkan, kaedah pemasangan haba boleh digunakan (panaskan sedikit galas kepada kira-kira 80°C supaya ia mengembang untuk pemasangan mudah pada aci). Walau bagaimanapun, dengan galas kecil, masa pemanasan mesti dikawal dengan ketat untuk mengelakkan mengubah keadaan rawatan haba bahan atau merosakkan sangkar plastik. "Imbangan Emas" Pelinciran: Pengisian gris yang berlebihan adalah salah satu punca kerosakan galas kecil yang paling biasa. Dalam persekitaran berkelajuan tinggi, terlalu banyak gris menghasilkan geseran kacau yang kuat, yang membawa kepada kenaikan suhu yang tidak normal dan kemerosotan pelincir. Secara amnya, jumlah isian dalam galas kecil hendaklah dikawal antara satu pertiga dan separuh daripada ruang dalaman. Perbandingan strategi pelinciran untuk senario aplikasi yang berbeza: Jenis Pelinciran Syarat Berkenaan Kelebihan Had Minyak Mineral Ringan Kelajuan yang sangat tinggi, beban ringan Rintangan yang sangat rendah, pelesapan haba yang baik Tempoh pendek, mudah bocor Grease Suhu Tinggi Sintetik Med-kelajuan tinggi, tempoh yang panjang Lekatan yang kuat, umur panjang tinggier starting resistance Pelinciran Pepejal (MoS2) Vakum, perubahan suhu yang melampau Tiada penyejatan, tidak mencemarkan Hayat terhad, kapasiti beban yang lebih rendah Panduan Pantas untuk Menyelesaikan Masalah: Jika keabnormalan berlaku semasa operasi galas, punca kegagalan boleh dinilai pada mulanya melalui ciri-ciri berikut: Peningkatan Kebisingan: Biasanya disebabkan oleh kegagalan pelinciran atau mengelupas akibat zarah asing yang kecil di raceway. Periksa sama ada meterai longgar. Suhu Tinggi: Periksa terutamanya untuk mengisi gris yang berlebihan atau pemasangan pemasangan yang terlalu ketat (pelepasan dihapuskan sepenuhnya). Putaran Kasar: Periksa kehausan yang mengganggu atau jika lubang perumah menyebabkan ubah bentuk cincin dalam akibat kesilapan pemesinan. Ingat, kegagalan dalam galas kecil selalunya bukan disebabkan oleh kualiti galas itu sendiri, tetapi kerana toleransi bahagian mengawan (aci atau perumah) tidak direka dengan betul. Memantau kenaikan suhu dan kekerapan getaran yang kerap boleh mendedahkan masalah sebelum galas gagal sepenuhnya. Soalan Lazim (FAQ) S1: Bagaimana untuk membezakan antara alur dalam dan struktur sentuhan sudut dalam galas kecil? Secara visual, bahu cincin dalam dan luar galas bebola alur dalam adalah simetri dan boleh mengendalikan beban paksi dua arah. Sebaliknya, bahu galas sentuhan sudut biasanya tidak simetri (satu tinggi, satu rendah), yang menentukan bahawa ia hanya boleh menahan beban paksi satu arah. Jika anda memilih orientasi yang salah dalam peranti, galas akan gagal dengan cepat kerana titik beban melebihi litar perlumbaan. S2: Adakah bahan seramik sentiasa lebih baik daripada keluli apabila memilih galas kecil? Tidak semestinya. Walaupun bola silikon nitrida mempunyai rintangan haus dan had kelajuan yang sangat baik, perbezaan kekerasan antara bola seramik dan landasan logam boleh menyebabkan ubah bentuk plastik laluan perlumbaan di bawah hentaman yang kuat. Jika anda mengejar kelajuan tinggi dan penebat, pilih seramik; jika anda mencari keberkesanan kos dan rintangan hentaman, keluli krom berkualiti tinggi kekal sebagai arus perdana industri. S3: Mengapakah peralatan kecil saya menghasilkan bunyi sejurus selepas berjalan? Dalam kebanyakan kes, ia adalah isu pelinciran atau pencemaran. Adalah disyorkan untuk memeriksa sama ada cincin meterai telah dihancurkan semasa pemasangan. Selain itu, jika toleransi muat antara aci dan lubang dalam galas terlalu ketat, kelegaan kecil asal akan "hancur," memaksa bola untuk menggelongsor dan bukannya bergolek, menghasilkan bunyi bersiul. S4: Bolehkah galas miniatur metrik dan imperial ditukar? Tidak. Sistem saiz untuk metrik (cth., standard ISO) dan imperial (cth., galas siri-R) adalah berbeza sama sekali. Walaupun nilainya kelihatan serupa, gabungan diameter dalam, diameter luar dan lebarnya selalunya berbeza. Pertukaran paksa akan membawa kepada longgar atau ketidakupayaan untuk dipasang. Tanda aras reka bentuk mesti ditentukan. S5: Apakah langkah berjaga-jaga khas untuk memasang galas bebibir? Bebibir ialah permukaan penentududukan; pastikan ia sesuai dengan sempurna pada muka hujung perumahan semasa pemasangan. Jika muka bebibir dikenakan daya tidak sekata akibat senget semasa pemasangan tekan, ia adalah sangat mudah untuk menyebabkan pecah pada sambungan antara bebibir dan gelang luar. Menggunakan alat akhbar muka rata boleh mengurangkan risiko sedemikian dengan berkesan. S6: Bagaimanakah pramuat galas kecil harus dikawal? Dalam sistem yang memerlukan ketepatan putaran tinggi, pramuat adalah perlu, biasanya dicapai melalui pencuci spring gelombang atau shim pelarasan. Jika pramuat terlalu tinggi, haba geseran meningkat; jika terlalu rendah, getaran sistem tidak boleh dihalang. Adalah disyorkan untuk mengambil kira pekali pengembangan haba peranti semasa operasi dan meninggalkan margin kelegaan yang kecil.
